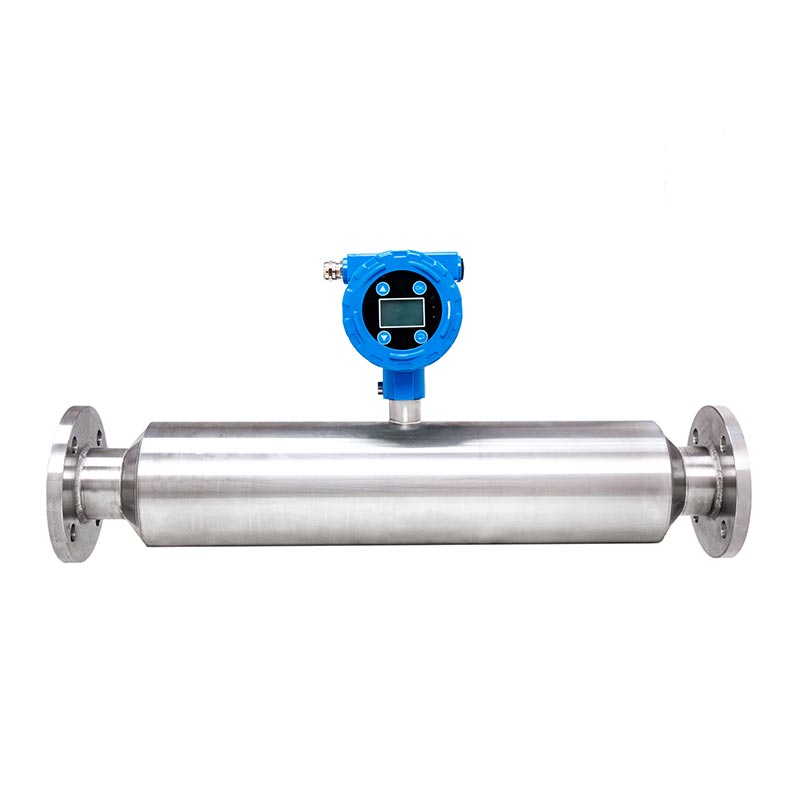

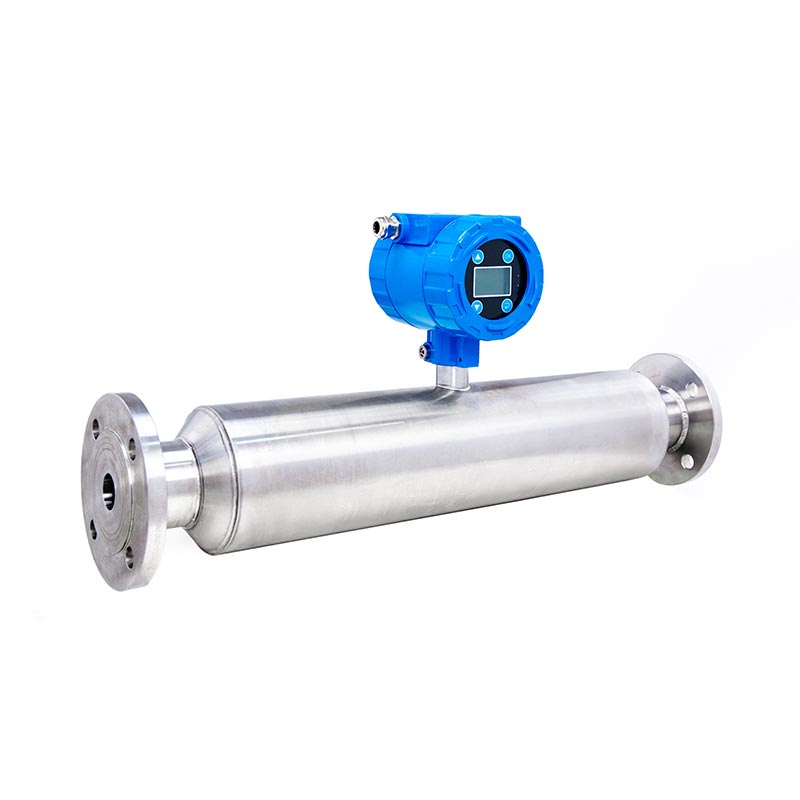

Високо прецизен промишлен тръбопроводен уред за измерване на концентрация на суспензия за проект за третиране на утайки от отпадъчни води

SINOU е специализиран производител на онлайн инструменти за мониторинг на околната среда, доставя персонализирана висока точност Индустриален тръбопроводен уред за измерване на концентрация на утайки за проект за третиране на утайки от отпадъчни води за глобални общински отпадъчни води заводи, станции за галванични отпадъчни води и предприятия за обезвреждане на течни промишлени отпадъци.

Разработено смесено насочване утайка, съдържаща органични примеси, фина тиня и остатъчен флокулант от процеса на пречистване на отпадъчни води, всички намокрени компонентите приемат стандартна неръждаема стомана SUS304 с опционална персонализация 316L/титан за корозивни отпадъчни води; двойни сигнали в реално време 4~20mA и RS485 свързват централния PLC шкаф за отпадни води, за да регулират честотата на помпата за утайка и флокулант, добавящ обем автоматично.

Персонализиран диаметър на тръбата, обхват на измерване и взривобезопасно ниво за изграждане intelligent closed-loop sludge treatment system for full-process wastewater disposal.

Какво представлява високопрецизният измервател на концентрацията на суспензия от промишлени тръбопроводи？

Високо прецизен промишлен тръбопроводен измервател на концентрацията на суспензия за проект за третиране на утайки от отпадъчни води е професионален вграден онлайн инструмент за наблюдение, независимо разработен от SINOU, специално персонализиран за непрекъснато откриване на концентрация на утайка от целия процес на общински канализационни станции, промишлени химически отпадъчни води станции и различни инженерни проекти за обезвреждане на утайки в околната среда.

Различен от универсалния тип вмъкване сензори за концентрация на пазара, той е проектиран като интегрирана структура на тръбопровод с пълен фланец директно монтиран върху тръбопроводи за транспортиране на утайки, възприемайки оптимизиран принцип на неядрено ултразвуково откриване без радиоактивен риск, осъществяване на непрекъснато онлайн тестване на твърдо съдържание в реално време на активна утайка, сгъстена утайка, излишна утайка и смесена органична утайка, съдържаща фина тиня, плаващи влакна и остатъци флокулант в тръбопроводите за отпадни води.

1. Основна ориентация на дизайна и цел на дизайна

Този високо прецизен промишлен тръбопроводен уред за измерване на концентрация на суспензия за проект за третиране на утайки от отпадъчни води е индивидуално насочени към болните точки на индустрията на утайките от отпадъчни води: пени, генерирани от биохимична аерация, адхезия на органична утайка, нестабилна флуктуация на концентрацията, причинена от утайка от тиня и често запушване на тръбопровода.

Той е разработен, за да замени традиционното ръчно вземане на проби и режим на лабораторно тестване, изходен стандарт 4~20mA и RS485 цифрови сигнали за докинг станция с централен PLC контролен шкаф на инсталацията за отпадни води, автоматично свързване помпа за подаване на утайка с променлива честота и автоматична система за дозиране на флокулант за изграждане на интелигентна утайка със затворен цикъл контрол на обработката, стабилизиране на качеството на обезводняване на утайката, намаляване на потреблението на химикали и ежедневните разходи за ръчна поддръжка за проекти за пречистване на отпадъчни води.

2. Въведение в работния механизъм

Основната технология за измерване е подобрено ултразвуково откриване на затихване на звука. При утайки от отпадъчни води непрекъснато тече през измервателната кухина с пълен отвор на инструмента, вградена вътрешна ултразвукова сонда предава ултразвукова вълна с фиксирана честота в течаща среда; суспендирани органични частици, тиня и микромехурчета вътрешната утайка абсорбира и разпръсква ултразвукова енергия, вграденият високопрецизен чип изчислява утайката в реално време стойност на концентрацията на твърдо вещество чрез анализиране на степента на затихване на скоростта на звука, с независима температура и програма за компенсиране на налягането, предварително калибрирана по време на производството, за да се елиминира грешката при измерване, причинена от средата колебания на температурата и налягането в тръбопровода.

Оптимизиран автоматично самообучаващ се алгоритъм против смущения филтрира смущенията от аерационни микромехурчета и малки органични влакна, уникални за утайките от отпадъчни води, осигурявайки дългосрочно стабилна точност на измерване при сложни работни условия на отпадъчни води.

3. Структурен и материален състав

● Main measuring tube body: Full straight-through seamless pipeline structure without inner dead corners, standard thickened SUS304 stainless steel as default wetted material, optional SUS316L or titanium alloy customization for high-acid, high-alkali, oily corrosive industrial wastewater sludge; вътрешна стена на разположение за фино полиране или ultra-mirror polishing to reduce organic sludge sticking and sediment deposition inside flow channel.

● Горен интегриран предавател: IP65 прахоустойчива и водоустойчива обвивка на предавател на цифров дисплей, лята алуминиев стандартен корпус, опционална антикорозионна обвивка от изцяло неръждаема стомана и взривозащитен Ex d персонализиран корпус за химически цех с летлив вреден газ; оборудван с локален LED дисплей за концентрация в реално време екран и допълнителен облачен модул за предаване на данни за дистанционно съхранение и експорт на исторически данни.

● Вградено прецизно сензорно ядро: Напълно потопен ултразвуков сензорен компонент, предварително монтиран в кухината на тръбата, всички електронните компоненти преминават тест за стареене при високи и ниски температури преди сглобяване, за да се подобри адаптивността към околната среда.

4. Основни сценарии за приложение

Той е широко инсталиран на тръбопровод за връщане на активирана утайка, изходящ тръбопровод за сгъстител, захранващ тръбопровод за обезводняване на общински битови канализационни станции, както и тръбопровод за пренос на остатъчна утайка от галванопластика, варене на храни, станции за фино химическо третиране на отпадъчни води и проекти за централизирано изхвърляне на утайки от речен драг, обслужващи мониторинг на концентрацията на утайката по цялата верига от сгъстяване на утайката, транспортиране до окончателно обезводняване.

5. Основна функционална стойност за крайните потребители

Отменете ежедневното повтарящо се ръчно вземане на проби и лабораторна проверка на плътността, спестете значително разходите за труд за тестване на място;

Осъществете автоматично регулиране на скоростта на помпата според концентрацията в реално време, по-ниска степен на блокиране на тръбопровода над 70% and reduce frequent shutdown cleaning loss;

Интелигентното автоматично управление на дозирането на флокуланта намалява потреблението на коагулант с 16%~26%, намалявайки производството operation cost for wastewater factories;

Стабилното подаване на утайки подобрява консистенцията на обезводняване на лентовата филтърна преса след обработка, по-ниската влажност на изхвърляне на утайки и намаляване на последващите разходи за транспортиране на утайки и депониране.

6. Квалификационен стандарт

Всички завършени измерватели на концентрация преминават CE сертификат за електрическа безопасност и EMC и ISO сертификат за система за управление на качеството, завършен сертификационни документи, налични за офериране за задгранични проекти, експортно митническо освобождаване и официални документи от трети страни проверка.

Как да изберете

1. Потвърдете свойството на утайката и изберете намокрен материал

● Утайка от битови отпадъчни води (неутрална, слаба корозия, незначителна органична мазнина, pH 6~9)

Изберете стандартна удебелена намокрена версия от неръждаема стомана SUS304, рентабилна, отговаряща на обикновената активна утайка, обратна утайка и сгъстена утайка от градска станция за отпадъчни води.

● Утайки от галванопластика/химически промишлени отпадъци (киселинна/алкална корозия, високо съдържание на хлорид, маслен остатък, pH 1~5 или 10~14)

Намокрено тяло от неръждаема стомана SUS316L или титанова сплав за силна антикорозионна защита, избягвайте дълготрайни химикали erosion and pitting corrosion.

● Маслена утайка с висок вискозитет от хранителни и фармацевтични отпадъчни води

Надстройте вътрешната стена до ултра-огледална полираща обработка, за да намалите органичната адхезия и да съкратите цикъла на поддръжка.

2. Потвърдете обхвата на работната концентрация и степента на точност

● Биохимична рефлуксна утайка с ниска концентрация (0~5wt%): Изберете диапазон на измерване 0~10wt%, прецизност ±0,4wt% стандарт модел; нормалната работна концентрация се поддържа на 30%~70% от пълната скала за оптимална точност.

● Средно сгъстена утайка от концентрационен резервоар (5~30wt%): Стандартен диапазон 0~50wt% (основен масов модел), точност ±0.3~0.4wt%, най-широко използван за захранващ тръбопровод за обезводняване на отпадъчни води.

● Концентрирана утайка с висока концентрация след сгъстител на утайка (30~55wt%): Персонализиран диапазон 0~55wt% с висока точност версия с оптимизиран вътрешен антиблокиращ алгоритъм.

3. Съвпадение на параметрите на тръбопровода: калибър, работно налягане и температура на средата

(1) Избор на калибър на фланеца

● Конвенционален тръбопровод за пречиствателни станции: DN65/DN80/DN100 стандартен фланец (PN10), директно съответстващ на основната утайка delivery pipe;

● Large-caliber centralized sludge conveying pipeline: Custom DN125~DN200 non-standard flange size according to оригиналния размер на тръбопровода на клиента.

(2) Съгласуване на работното налягане

● Обикновен гравитачен поток и захранване с помпа с ниско налягане (≤1.0MPa): Стандартен модел с номинално налягане 1.0MPa;

● Транспортиране на утайки под високо налягане на дълги разстояния (1.0~1.6MPa): Персонализирана структура, устойчива на високо налягане, оценена на 1.6MPa.

(3) Избор на средна температура

● Нормална утайка от отпадъчни води (0~75 ℃): Стандартна конфигурация;

● Високотемпературна гореща отпадъчна утайка от химическата промишленост (75~90 ℃): персонализирана високотемпературна компенсирана версия с подобрен вътрешен температурен компенсационен чип.

4. Определете режима на изходен сигнал въз основа на PLC система за управление на място

● Основно автоматично управление (регулирайте скоростта на помпата само чрез аналогов сигнал): Стандартен 4~20mA единичен изход, съвместим с всички конвенционални шкафове за управление на помпата за преобразуване на честотата на инсталацията за отпадъчни води.

● Интелигентно централизирано управление + дистанционно наблюдение на данни в облака: 4~20mA + опционален RS485 Modbus RTU двоен сигнал изход, свържете централната PLC/SCADA система за реализиране на дистанционно качване на данни, експортиране на исторически отчети и цяла линия безпилотен контрол.

5. Изберете степен на защита и взривоустойчивост според средата на инсталиране

● Вътрешен общ цех за отпадни води (нормална влажност, без запалими газове): Стандартен предавател от лят алуминий IP65 корпус, прахоустойчив и водоустойчив за ежедневна влажна работна среда.

● Outdoor open-air pipeline installation: Keep IP65 model plus extra customized outdoor rainproof protective cover for transmitter.

● Цех за третиране на химически отпадъци с летлив горим газ: персонализиран Ex d взривозащитен предавател обвивка (взривозащитен тип), преминава международен сертификат за взривозащитен стандарт.

6. Контролен списък за бърз избор за клиенти

Защо да изберете Sinou?

1. Персонализирана научноизследователска и развойна дейност изключително за работни условия на утайки от отпадъчни води

За разлика от универсалните мултииндустриални измерватели на концентрация на пазара, нашият високопрецизен измервател на концентрацията на суспензия в промишлени тръбопроводи за проект за третиране на утайки от отпадъчни води е специално оптимизиран за общински активирани утайки, аерирани пенести утайки и промишлени маслени остатъчни утайки.

Надграден изключителен интелигентен анти-мехур алгоритъмът ефективно компенсира отклонението на измерването, причинено от микро въздушни мехурчета от биохимична аерация на басейна, често срещано болезнена точка на индустрията; пълен прав канал за плавен поток без вътрешни мъртви ъгли предотвратява образуването на органична утайка адхезия и натрупване на тиня, което значително намалява вероятността от блокиране на тръбопровода за линиите за пречистване на отпадъчни води. Предварително програмирани вградени параметри на свързване за помпа за подаване на утайка и автоматична система за дозиране на флокулант, plug-and-play след инсталиране на място без допълнителна вторична работа по програмиране.

2. Многостепенен антикорозионен материал, подходящ за разнообразни среди за отпадъчни води

Ние предлагаме три опционални намокрени компонента: стандартен удебелен SUS304 за неутрална утайка от битови отпадъчни води, SUS316L за слабо киселинни/алкални промишлени отпадъчни води и титаниева сплав за силно корозивно галванично покритие с високо съдържание на хлорид отпадъчни утайки.

Вътрешната стена поддържа фино полиране или персонализиране на ултра-огледално полиране за мазна мазнина с висок вискозитет утайка, очевидно удължаване на експлоатационния живот при сложна корозивна среда на отпадъчни води и намаляване на резервните части цена на подмяна при продължителна експлоатация.

3. Строг стандартизиран тест за фабрична симулация преди доставка

Всеки готов измервател на концентрация преминава 36-часов непрекъснат тест със самостоятелно приготвена истинска органична утайки от отпадъчни води вместо обикновено калибриране на чиста вода.

Нашият QC екип инспектира прецизността на измерване, защита срещу смущения производителност и стабилност на връзката на PLC при симулирана среда на флуктуация на утайката на място, ефективно по-ниска честота на отказ след инсталиране на място и намаляване на натоварването на клиентите по поддръжката след продажбата.

4. Пълно глобално сертифициране за плавен износ и офериране за проекти

Всички продукти са оборудвани с официален CE сертификат, отговарящ на стандартите на ЕС за електрическа безопасност и EMC ISO сертифициране на системата за управление на качеството.

Пълен комплект оригинални сертификационни документи, протоколи от фабрична инспекция могат да бъдат предоставени свободно за тръжни процедури за задгранични проекти, митническо освобождаване и авторитетна проверка от трета страна, помагайки на клиентите да избегнат риска от задържане на стоки по време на международна търговия за внос и износ.

5. Гъвкаво персонализирано обслужване с пълна гама за персонализирани изисквания на проекта

Нашият технически екип предоставя безплатно решение за съвпадение на параметри преди продажбата според действителните данни на клиентите на място включително стойност на рН на утайката, диапазон на съдържание на твърдо вещество, калибър на тръбопровода, температура на средата и работно налягане.

поддръжка персонализиран диапазон на измерване, спецификация на фланеца (DN50~DN200), режим на изходен сигнал (4-20mA / RS485 Modbus) и Ex d взривозащитен трансмитер за цехове за химически отпадъчни води със запалим летлив газ, идеално съвпадащ новопостроени или стари реконструирани обекти за пречистване на отпадъчни води.

6. Рентабилна гаранция след продажба и професионална техническа поддръжка

Предлагаме 1-годишна пълна гаранция за машината, покриваща качествени дефекти от производството, безплатна подмяна на повредена резервна част части в гаранционен срок. Доживотна безплатна онлайн техническа консултация е достъпна през цялата година; дистанционно видео указания за инсталиране и отстраняване на грешки в параметрите са осигурени за всички поръчки, докато услугата за въвеждане в експлоатация на място може да бъдат уредени за закупуване на едро в мащабни градски инсталации за отпадъчни води. След изтичане на гаранцията клиентите могат да купуват резервни части на фабрична директна цена за контролиране на дългосрочните експлоатационни разходи на инструмента.

Продуктови тестови елементи и тестови данни

1. Входяща проверка на суровините

Тест за състава на материала от неръждаема стомана: съдържанието на метални елементи SUS304/SUS316L отговаря на националния стандарт, устойчивост на корозия премина 72 часа тест за накисване в киселинно-алкална среда без очевидна питинг.

Electronic component aging test: Transmitter & sensing chip run continuously 96h under -20℃~70℃ environment, флуктуация на данните ≤±0.1wt%.

2. Тест за изтичане на хидравлично налягане

Стандартният модел издържа 1,5 пъти номиналното работно налягане (1,5 MPa) за 30 минути, без деформация, без просмукване на външна стена; персонализирана версия за високо налягане, тествана при 2,4MPa, напълно запечатана без течове.

3. Тест за прецизно калибриране

Тест с класифицирани стандартни проби от утайки от отпадъчни води:

● Прецизност в пълен диапазон: ±0.3~0.4wt%; грешка при повторяемост ≤±0.2wt%.

● Ниска концентрация (1%~10%): грешка <0,3 тегловни%

● Средна концентрация (10%~40%): грешка <0,35 тегловни%

● Висока концентрация (40%~55%): грешка <0,4 тегловни%

4. Тест за ефективност срещу смущения

Тест за интерференция с микромехурчета: Въведете 5%~12% обемни въздушни мехурчета в утайката, отклонение на измерената стойност ≤0,35% тегл.

Тест за примеси на малки влакна: Добавете 0,5% органични влакна, флуктуация на данните в допустимия диапазон на точност.

5. Тест за симулация на непрекъснато натоварване

36-часова непрекъсната работа със симулирана утайка от битови отпадъчни води, кумулативно общо отклонение ≤±0.45wt%, стабилен изходен сигнал от 4-20mA/RS485.

6. Тест за степен на защита на околната среда

Тест за защита IP65: Прахоустойчив, тест с пръски вода без вътрешно навлизане на вода или късо съединение.

Взривозащитен модел: Издържа проверка за сертифициране на експлозия съгласно съответния стандарт.

7. Тест на изходния сигнал

4~20mA current output error ≤±0.5%FS; RS485 Modbus грешка при получаване на комуникационни данни=0, няма загуба на пакети long-distance wired transmission.

8. Случайна проверка на място на готовия продукт

5% произволно вземане на проби за производствена партида, проверете отново всички горепосочени елементи; unqualified products are directly scrapped and reproduced.
