Фабрика за измерване на висока концентрация

SINOU е професионален производител и световен доставчик на промишлен вграден измервател на концентрация на суспензия. Ние независимо разработваме две основни решения за мониторинг на тръбопроводи: ултразвуков тип с прав проход и камертон с разширена антиблокираща вилка, като и двете изоставят радиоактивни измервателни източници, за да елиминират рисковете за безопасността на работилницата.

Този вграден измервател на концентрация е изцяло изработен от намокрени части от неръждаема стомана, вградени интегрирани алгоритми за компенсация на температурата и налягането, поддържащи 4-20 mA в реално време и двоен изходен сигнал RS485.

Може да се свърже безпроблемно с контролен шкаф за захранване с мембранен филтър, смесител в резервоар и оборудване за автоматично дозиране на флокулант, за да се изгради пълна система за обезводняване на утайки със затворен цикъл. Инструментът автоматично настройва захранващия поток и параметрите на изстискване според съдържанието на твърдо вещество в суспензията в реално време, като разрешава честото запушване на тръбопровода, нестабилната влага на филтърната утайка и болезнените точки при прекомерното потребление на химикали в заводите за дозиране на бетон, печатарските фабрики и общинските канализационни станции.

За разлика от периодичните детектори за ръчно вземане на проби, нашето оборудване поддържа 24-часово непрекъснато онлайн наблюдение, за да намали дългосрочните разходи за труд и работа.

Два независими принципа на работа на измерване

Много чуждестранни инженерни клиенти повдигат въпроса: Каква е разликата между ултразвуковия и камертонния измервател на концентрацията на суспензията и как да изберем подходящия тип за тръбопровод за суспензия на място? Ние разработваме отделно две собствено разработени измервателни технологии:

(1)Принцип на ултразвуково измерване

Ултразвуковият концентратор приема изцяло права структура на тръбата без вътрешни мъртви ъгли. От двете страни на измервателния тръбопровод са монтирани симетрични ултразвукови предавателни и приемащи сонди. Когато суспензията тече през тръбата, твърди частици и микро мехурчета ще отслабят ултразвуковата енергия.

Вграденият високопрецизен чип изчислява съдържанието на твърдо вещество в реално време чрез данни за загубата на скорост на звука с независима програма за температурна компенсация за елиминиране на отклонението на данните, причинено от флуктуация на средната температура. Вграденият алгоритъм против смущения автоматично филтрира влиянието на влакната и малките въздушни мехурчета, което е изключително подходящо за отпечатване на утайки от багрила и отпадъчни води от измиване на бетон с много суспендирани примеси. Сигналите за концентрация в реално време се предават на PLC за филтърна преса, за да се регулира автоматично честотата на захранващата помпа.

(2)Принцип на измерване на разширен антиблокиращ камертон

Измервателят на концентрацията на камертона задава резонансна сензорна сонда вътре в разширен канал на фланеца. Естествената вибрационна честота на вилицата се променя с плътността на суспензията и системата преобразува данните за изместване на честотата в стойност на концентрацията.

Разширената кухина предотвратява обвиването на сондата от утайка, като идеално се адаптира към съдържащ пясък строителен разтвор и минерална суспензия. Тази структура се отличава с проста работа и ниска консумация на енергия, широко прилагана в главни транспортни тръбопроводи на проекти за екологично инженерство.

Пълна разбивка на структурните компоненти на тръбопровода

Всички намокрени и външни възли на измервателя за концентрация на суспензия SINOU са оптимизирани за дългосрочен контакт с алкална, пясъчна и вискозна суспензия, разделена на шест основни части:

(1)Основно тяло на тръбопровода за измерване

Два структурни стила за опция: права тръбна / разширена антиблокираща фланцова тръба. Стандартният материал е дебела безшевна стомана SUS304; SUS316L, Hastelloy или титанова сплав могат да бъдат избрани за силна корозивна среда. Вътрешната стена поддържа огледално полиране за намаляване на адхезията на утайки. Всяка тръба се подлага на тест за хидравлично налягане 1,5 пъти номинално преди доставката, за да се елиминират рисковете от течове, съответстващи на глобалните стандартни фланци PN10/PN16 без реконструкция на тръбопровода.

(2)Прецизно сензорно ядро

Ултразвукова група с двойна сонда или устойчив на износване сензор за камертон, напълно потопен в пътя на средния поток, оборудван с PT1000 температурен детектор в реално време. Всички електронни компоненти преминават проверка на стареене при висока-ниска температура преди сглобяване.

(3) Горен шкаф за цифров предавател

IP65 напълно запечатан корпус от лят алуминий, опционална ExdⅡBT6 взривозащитена структура за химически работилници. Локален LCD сензорен екран показва концентрация в реално време, температура и текущи данни, като поддържа калибриране на нула и обхват на място без допълнително компютърно оборудване.

(4) Модул за преобразуване на изолиран сигнал

Дизайн на веригата против електромагнитни смущения, ефективно устоява на прескачане на сигнала, генериран от околните помпи и честотни преобразуватели. Стандартен изход за двоен сигнал: 4-20mA аналогов сигнал + RS485 Modbus цифрова комуникация, съвместим с PLC, DCS и централна система за управление.

(5)Запазен интерфейс за автоматично промиване

Независим порт за почистване под високо налягане, запазен върху тялото на тръбата, редовно промиване на прикрепен цимент и пигментна утайка за удължаване на цикъла на поддръжка.

(6) Пълни подходящи аксесоари

Поддържащите фланцови уплътнения, фиксираните болтове, екраниращите сигнални кабели и инструментите за калибриране се доставят като пълен комплект, без да се изисква закупуване на допълнителни резервни части.

Изключителни основни предимства на продукта

(1)Технология за двойно измерване за различни видове тор

Клиентите могат да избират ултразвуков модел за богата на фибри аерирана утайка или модел с камертон за песъчин строителен разтвор. Една продуктова серия покрива всички основни работни условия за мониторинг на тръбопроводи за тор.

(2)Нерадиоактивен дизайн за безопасно измерване

Без радиоактивен източник в оборудването, избягване на рискове за професионалното здраве на работниците, опростяване на процедурите за приемане от околната среда за проекти в чужбина.

(3) Пълна антиблокираща оптимизация на тръбопровода

Правопроводна тръба с нулев мъртъв ъгъл и двойни структури с разширен фланец предотвратяват натрупването на тиня; огледално полирана вътрешна стена плюс порт за промиване значително намалява честотата на блокиране на сензора.

(4) Многоизмерен вграден алгоритъм за компенсация

Независима програма за филтриране на температура, налягане и мехурчета, измерване на флуктуацията на данните, контролирано в рамките на ±0,3% от пълната скала, не е необходимо често ръчно калибриране на проби.

(5)Свързване на автоматична система със затворен контур

Данните за концентрацията в реално време блокират захранващата помпа с филтърна преса и дозиращата машина, автоматично регулират потока и дозировката на медикамента, намаляват консумацията на химикали с 15%-28% и намаляват процента на запушване на тръбопровода над 70%.

(6) Глобална адаптация на захранването

50Hz/60Hz двучестотна схема, стабилна работа при нестабилно генераторно напрежение на строителни площадки в Близкия изток, пълна CE & ISO сертификация за преминаване на глобално наддаване и митническо освобождаване.

(7) Ниски разходи за дългосрочна поддръжка

Няма консумативни електроди в сензорната част, изисква се само тримесечно просто калибриране, намалява годишните разходи за подмяна на резервни части.

Две серии официална таблица с технически параметри

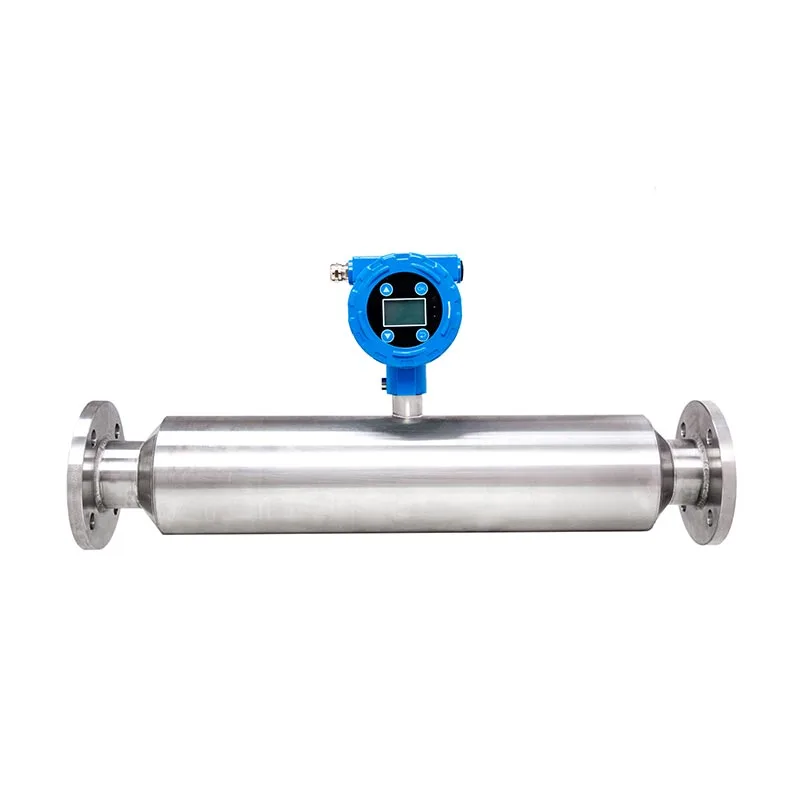

Ултразвуков тръбен измервател на концентрация

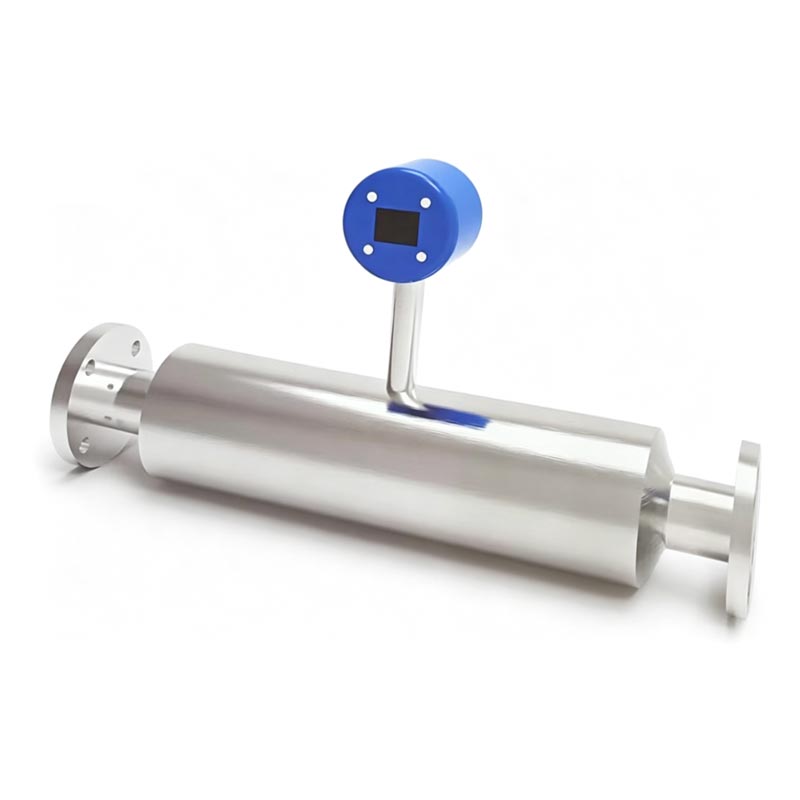

Антиблокиращ камертон за измерване на концентрацията

Стандартно ръководство за избор на продукт

Ние обобщаваме 5 основни стандарта за избор, за да помогнем на купувачите в чужбина да намерят подходящ измервател на концентрация според действителните условия на работа:

(1)Потвърдете характеристиките на средата на суспензията

Печатаща боя/циментова утайка с мехурчета и влакна:изберете ST-U ултразвуков тръбен модел;

Съдържащ пясък строителен разтвор / минен хвост:изберете ST-T камертон антиблокиращ модел;

Силно киселинни и алкални отпадъчни води:ъпгрейд SUS316L/Hastelloy намокрен материал.

(2)Потвърдете необходимата точност на измерване

Обезводняване на утайки от обикновени смесителни инсталации:стандартен модел ±0,3wt;

Проекти за фино химично прецизно дозиране:персонализирана версия с висока точност.

(3) Съвпадение на спецификацията на тръбопровода

Осигурете действителния калибър на тръбопровода и налягането на изхода на помпата, за да изберете съответстващ фланец и устойчиво на налягане тяло на тръбата.

(4) Изясняване на търсенето на автоматичен контрол

Основна настройка на скоростта на помпата:единичен 4-20mA изход;

Централизирано дистанционно управление:двоен 4-20mA+RS485 сигнал с опция за облачен модул.

(5)Разграничете инсталационната среда

Обща работилница на закрито:стандартен предавател IP65;

Химически запалим цех:допълнителен взривозащитен шкаф;

Външен отворен тръбопровод:съвпадайте с дъждоустойчиво защитно покритие.

Хоризонтално сравнение с традиционно оборудване за измерване на плътността на суспензията

Подходящо поддържащо оборудване

При изграждането на напълно автоматична линия за обезводняване на утайки, нашият концентратор може да образува интегрирана екологична система с по-долу собствено разработено оборудване:

(1)Преса за мембранен филтър:Регулирайте скоростта на подаване и времето за изцеждане чрез сигнал за концентрация, за да стабилизирате влагата на филтърната утайка

(2)Миксер Агитатор:Хомогенизирайте суспензията в резервоара, за да избегнете локално разслояване на концентрацията

(3) HDPE тръба за тор:Антикорозионен тръбопровод, съчетан със стандартен размер на фланеца

(4) Автоматична машина за дозиране на флокулант:Автоматично регулиране на дозата на медикамента в реално време на твърдо съдържание

(5)Спрей колона:Наблюдавайте концентрацията на циркулираща неутрална течност за третиране на отпадъчни газове

Работни условия за мултииндустриално приложение

(1)Фиксирани и мобилни заводи за дозиране на готов бетон

(2)Производствени тръбопроводи за обезводняване на утайки от фабрики за печат и боядисване

(3) Мониторинг на транспортиране на сгъстена утайка от общинска пречиствателна станция

(4) Откриване на суспензия от хвостохранилище за минни и инертни материали

(5)Тръбопроводна система за хоросан за строителство на пътища и мостове

(6) Галванопластика и фино химическо киселинно-алкално третиране на отпадъчни течности

(7) Проекти за пречистване на отпадъчни води в пустиня в Близкия изток с високо съдържание на пясък

Често задавани въпроси за глобалните купувачи

В1: Ще блокира ли циментовият фин пясък измервателния тръбопровод и сензорната сонда?

О: Двете ни серии приемат целенасочен антиблокиращ дизайн. Ултразвуковата тръба няма издадена вътрешна сонда; Моделът с камертон използва разширен канал за потока, за да се избегне увиването на тиня. Оборудван със специален порт за промиване за редовно почистване, дългосрочна стабилна работа.

В2: Колко често се нуждае от калибриране уредът за концентрация?

О: При стандартни работни условия на смесителна инсталация, само калибриране за сравнение на проби веднъж на всеки три месеца, проста работа чрез локален сензорен екран без професионален софтуер.

В3: Може ли сигналът за концентрация да свърже автоматичното управление на захранването на мембранния филтър?

О: Да, потребителите могат да задават горни и долни прагове на концентрация вътре в инструмента, за да реализират автоматично ускоряване/забавяне на захранващата помпа без ръчна работа.

Q4: Можем ли да персонализираме обхвата на измерване, диаметъра на тръбата и антикорозионния материал според условията на обекта?

О: Предоставяме целенасочено персонализиране на обхвата на измерване, калибъра на фланеца, намокрената сплав и взривозащитената конфигурация въз основа на действителните параметри на суспензията на клиента. Цялото завършено оборудване запазва стандартната марка SINOU.

Стандартни стъпки за инсталиране и пускане в експлоатация

(1)Инсталирайте инструмента върху хоризонтален прав тръбопровод, запазете прав участък с най-малко 5 пъти диаметър на тръбата преди и след оборудването, избягвайте изходите на помпата и турбулентните зони на коляното.

(2)Равномерно затегнете болтовете на фланеца с уплътнителни уплътнения, за да предотвратите изтичане на тор по време на работа.

(3) Отделете сигналните кабели от линиите на помпата с висока мощност, за да избегнете смущения от електромагнитен сигнал.

(4) Завършете калибрирането на водната нула след монтажа, след което извършете калибриране на диапазона със стандартни проби от суспензия.

(5)Задайте параметри за блокиране на концентрацията, съответстващи на филтърна преса PLC, изпълнете непрекъснат тест за 2-3 часа, за да потвърдите стабилните данни преди официалното производство.

График за степенувана инспекция и поддръжка

(1)Ежедневна инспекция на смяна

① Проверете данните за концентрация в реално време на сензорния екран за необичайни колебания

② Проверете фланцовите съединения за изтичане на тор

③ Почистете праха от повърхността на предавателя

(2)Седмична поддръжка

① Стартирайте автоматична програма за промиване, за да изчистите прикрепената утайка в измервателната тръба

② Затегнете разхлабените клеми на сигналния проводник

③ Тествайте реакцията на свързване с захранваща помпа

(3) Тримесечно калибриране и задълбочена проверка

① Вземете проба от тор от място за лабораторно сравнение и повторно калибриране

② Почистете вътрешната стена на тръбопровода от котлен камък и отлагания от тиня

③ Алармени функции за повреда на тестовото оборудване

(4) Годишен пълен ремонт

④ Проверете степента на корозия и износване на измервателната тръба

⑤ Пълно отстраняване на грешки в параметрите на програмата за вътрешен контрол

⑥ Сменете стареещите уплътнителни принадлежности

(5)Цикъл на подмяна на износващи се части

① Уплътнение на фланеца:6~9 месеца

② Аксесоари за промивна дюза:10 месеца

③ Вътрешна верига на трансформатора:3 години

Услуга за персонализиране на работните условия

Ние предлагаме целева корекция според параметрите на течния тор на място и изискванията на проекта на клиента:

(1)Персонализиране на параметър:Регулирайте обхвата на измерване на съдържанието на твърдо вещество, степента на устойчивост на средна температура и носещата способност на тръбопровода под налягане

(2)Персонализиране на материала:Надстройте намокрените части от SUS316L/Hastelloy/титанова сплав за силна корозивна среда

(3) Структурно персонализиране:Променете размера на DN на фланеца, добавете капак за защита от дъжд или взривозащитен предавател

(4) Персонализиране на функцията:Добавете отдалечено качване на данни в облака и релеен изход за аларма за горна/долна граница. Всички персонализирани продукти запазват стандартния външен вид и идентификация на марката SINOU, не се предоставя услуга за обработка на частна марка.

Условия за експортно опаковане и глобална логистика

(1)Стандарт за опаковане за износ:Основното тяло на измервателната тръба е покрито със смазка против ръжда, обвито с водоустойчив PE филм; независима удароустойчива дървена кутия, опакована с предавател. Всички уплътнения, кабели и инструменти за калибриране са опаковани класифицирани в торби за аксесоари. Ръководствата за експлоатация и сертификационните файлове са запечатани в специална торбичка за документи, добавен е десикант за защита от влага при морски транспорт.

(2)Приложими международни търговски условия:EXW, FOB, CFR, CIF, DAP поддържа се пълен набор от Incoterms

(3) Глобално логистично сътрудничество:Дългосрочните кооперативни спедитори доставят стоки до Европа, Близкия изток, Югоизточна Азия и Африка. Смесено натоварване сфилтър преса, бъркалка и HDPE тръба е позволено да се спестят разходи за транспортиране на контейнери.

Стандарти за QC за суровини и готови продукти

(1)Инспекция на суровините:Всички материали от неръждаема стомана преминават 72-часов киселинно-базов тест за корозия; електронните компоненти завършват 96-часов скрининг на стареене при висока и ниска температура.

(2)Hydraulic Pressure Test:Всяка тръба издържа 1,5 пъти номиналното налягане за 30 минути без деформация или изтичане.

(3) Тест за прецизно калибриране:Класифицирани стандартни проби от суспензия, използвани за калибриране, грешка в целия диапазон, контролирана в рамките на ±0,4% тегловни

(4) Симулационен тест против смущения:Въведете въздушни мехурчета и примеси от влакна, за да проверите стабилността на данните при сложна среда.

(5)Завършена инспекция за вземане на проби:5% произволно вземане на проби на производствена партида за повторна проверка на всички показатели за ефективност преди доставка.

Случаи на задгранични инженерни проекти

Случай 1: Голям завод за смесване на бетон, Саудитска Арабия

ST-U ултразвуков измервател на концентрация, монтиран на тръбопровод за миеща утайка, съчетан със система за захранване с мембранна филтърна преса. След три години непрекъсната работа в пустинна среда с висока температура, степента на блокиране на тръбопровода намалява със 75%, разходите за флокулант са спестени с 22%. Отзиви на клиента: Данните от измерването са стабилни, ежедневната поддръжка е много ниска.

Случай 2: Югоизточна фабрика за печат и боядисване

Концентратор от серия ST-U, разположен върху линията за обезводняване на печатаща утайка, ефективно устоява на смущенията на влакната и поддържа стабилна сухота на филтърната утайка.

Случай 3: Общинска пречиствателна станция

ST-T антиблокиращ модел камертон, приложен към удебелен тръбопровод за утайки, реализира пълен безпилотен автоматичен контрол на обезводняването.
