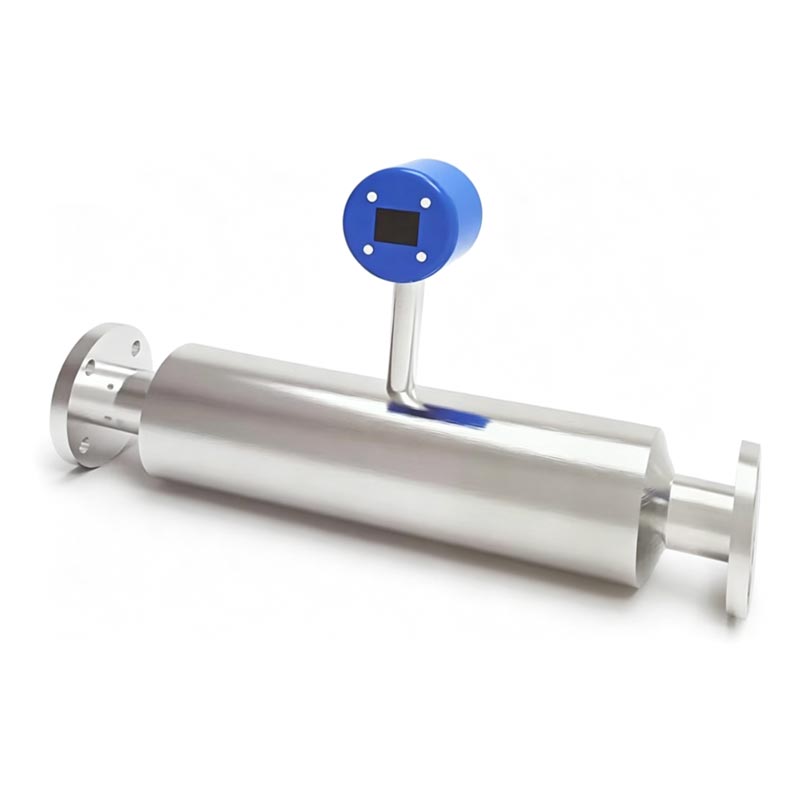

Антиблокиращ фланец, монтиран измервател за концентрация на хоросан за система за транспортиране на суспензия в околната среда

SINOU is a professional environmental instrument manufacturer, supplies customized Anti-block Flange Mounted Mortar Концентратор за система за транспортиране на суспензия в околната среда за общинска защита на околната среда, солидна конструкция клиенти за обработка на отпадъци и отпадни води.

Проектиран за хоросан със средна и ниска концентрация и композитна утайка с пясъчни зърна, неговата уникална разширена антиблокираща кухина избягва блокирането на отлагането на пясък; мокрите части използват удебелена неръждаема стомана 304, персонализирана облицована PU опция за суспензия, съдържаща абразивни песъчинки.

Оборудван с цифров дисплей на място и двоен сигнал изход, той свързва контролния шкаф за доставка на суспензия, за да регулира автоматично потока на помпата и дозировката на добавките, за да оптимизира цялото експлоатационни разходи за транспортиране на тръбопровод.

Подробности за продукта

1. Измерване на детайли на тялото на тръбата

(1) Приемете изцяло заварена интегрирана тръбна структура без вътрешни мъртви ъгли и изпъкнали препятствия вътре в потока канал, принципно избягване на утаяване на суспензия, кристален мащаб и средно блокиране, перфектно решаване на индустрията болезнени точки на включване на въздух и кристализация за течност с висок вискозитет.

(2) Два вида повърхностна обработка на вътрешната тръба по избор: стандартно покритие на чертежа и висококачествено огледално полиране finish. Mirror polished inner wall greatly reduces adhesion of pigment, crystal and fine solid particles, effectively extend regular cleaning cycle and cut maintenance downtime.

(3) Вградена кована фланцова връзка в двата края на тръбата, съответства на стандартната спецификация на фланеца на индустриалния тръбопровод, enables direct inline installation on original conveying pipeline without extra bypass pipeline reconstruction, lower project transformation cost.

(4) Строг тест за хидравлично налягане преди доставка: всяко завършено тяло на тръбата се тества под 1,5 пъти от номиналното максимално работно налягане за елиминиране на скрита опасност от изтичане. Максималното работно налягане на стандартната версия достига 2MPa, персонализирана версия за високо налягане поддържа 100 бара (1450 psi).

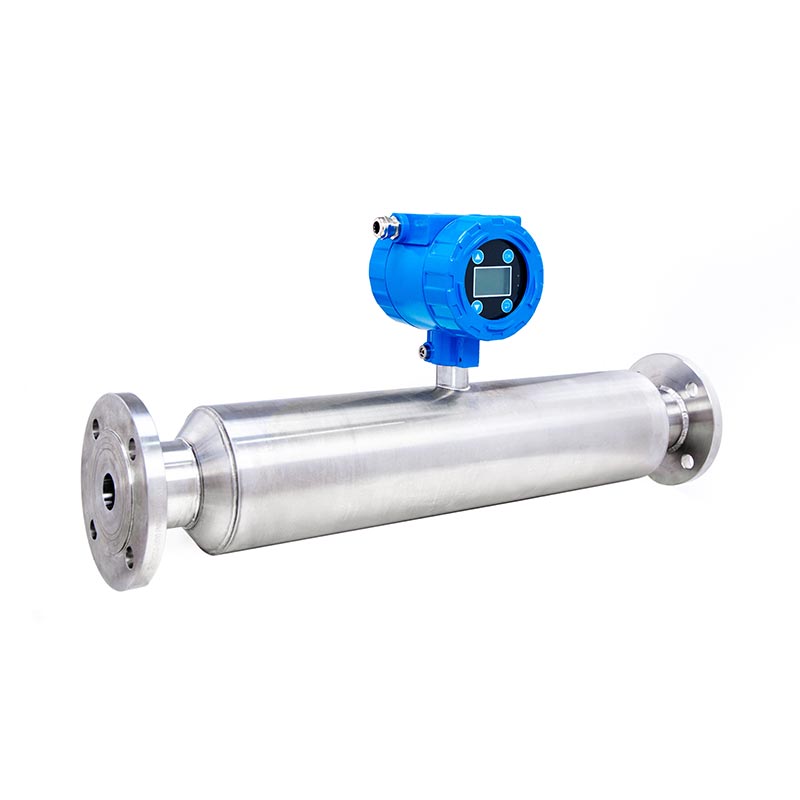

2. Подробности за горния предавател и модула на дисплея

(1) Интегриран цифров предавател, монтиран в горната част на измервателната тръба, степен на защита на цялата машина достига IP65, добра прахоустойчивост и водоустойчивост за влажна, прашна работна среда на открито.

(2) Две опции за материал на корпуса на предавателя: стандартна обвивка от лята алуминиева сплав за общо работно състояние; персонализирана обвивка от неръждаема стомана или пластмаса за работилница със силно корозивен летлив газ, за да устои на химически газ ерозия.

(3) Вграден независим IoT облачен модул в чипа на предавателя: локален цифров дисплей в реално време на стойност на плътност/концентрация на LCD екран; автоматично съхранява пълните исторически данни за тестване на облачна платформа, потребители може да проверява историческата тенденция и да експортира сегментирани данни за откриване за производствен анализ по всяко време чрез мрежа.

(4) Допълнителна взривобезопасна персонализирана структура на предавателя, отговаряща на международния взривоустойчив стандарт, на разположение за запалими и експлозивни химикали, цех за обработка на мина.

3. Подробности за сърцевината на вътрешния прецизен сензор

(1)High-precision integrated sensing component is fully immersed in medium flow path, pre-calibrated with програма за температурна компенсация по време на производството, влиянието на температурата се контролира в рамките на ±0,0001g/cc на ℃, стабилна точност на измерване, когато средната температура варира от -50 ℃ до +150 ℃.

(2) Оптимизиран алгоритъм за компенсиране на налягането след фабрично калибриране, влиянието на налягането върху резултата от измерването може да се игнорира, гарантира стабилно отчитане при променливо налягане в тръбопровода.

(3) Пълен дизайн за получаване на цифров сигнал, аналоговият сигнал се преобразува в точни цифрови данни за концентрацията вътре в основния чип, поддържа директен изходен сигнал към PLC и DCS контролна система за реализиране на автоматично дозиране и контрол на производството в затворен цикъл.

4. Подробности за класификацията на материала на намокрените части

(1) Стандартен тип намокрен компонент: неръждаема стомана SUS316, подходяща за неутрална суспензия, слаба киселина и основи отпадъчни води, обикновена минерална маса и хоросан среда с ниска корозия.

(2) Антикорозионен персонализиран тип намокрен компонент: Hastelloy C22 или материал от титанова сплав, специално разработен за силна киселина, силна основа, високо съдържание на хлорид и силно корозивно боядисване отпадъчна течност, ефективно устоява на химикали corrosion and prolong service life under harsh medium environment.

5. Технически подробности за основна точност и обхват

(1) Прецизността на измерване достига ±0,001g/cc (±1,0kg/m³), повторяемост до ±0,0001g/cc (±1,0kg/m³), улавяне на малки промяна на концентрацията точно по време на непрекъснат мониторинг на тръбопровода.

(2) Широк диапазон на измерване обхваща 0~3g/cc (0~3000kg/m³ / 0~187.41lb/ft³), приложим за чиста вода, ниска концентрация утайка, среден разтвор и тежка минерална маса с висока плътност от различни индустрии.

6. Подробности за електрическа и околна адаптация

(1) Стандартно захранване: 380 V промишлено захранване, широко съответстващо на моя стандарт за разпределение на мощността, опазване на околната среда и химически местни и чуждестранни производствени обекти.

(2) Работната температура на околната среда варира от -40 ℃ до +85 ℃ (-40 ~ +185 ℉), адаптирайте студената северна външна фабрика и високотемпературна среда на тропически производствен цех.

7. Допълнителни практически структурни предимства

(1) Оптимизираният рационализиран дизайн на канала за потока значително намалява смущенията от турбуленция на течността, причинена от течаща суспензия подобряване на стабилността при измерване на среда с увлечени малки мехурчета и примеси от фини влакна.

(2) Компактно цялостно оформление с ниска инсталационна цена, не е необходима сложна спомагателна опорна рамка по време на полето монтаж, спестете строителен труд и разходи за аксесоари.

ЧЗВ

1. Въпроси, свързани с инсталирането

● Q1: Къде е най-добрата позиция за монтаж на концентратора?

A: Инсталирайте върху хоризонтална права тръбна секция със стабилен флуиден поток; избягвайте изхода на помпата, коляното на тръбата и внезапно разширителен тръбопровод, който ще причини силна турбуленция и въздушно улавяне, което ще повлияе на точността на измерване. Запазете при най-малко 5 пъти диаметъра на тръбата прав участък преди и след инструмента.

● Q2: Може ли да се инсталира вертикално на вертикален тръбопровод?

О: Не се препоръчва. Вертикалната инсталация лесно води до твърдо утаяване и натрупване на въздух вътре в измервателния уред тръба, причиняваща отклонение на данните; вертикалният тръбопровод е приемлив само когато средата тече нагоре непрекъснато и стабилно flow speed.

2. Точност на измерване и адаптация към средата

● Q3: Ще повлияят ли въздушните мехурчета или средната кристализация на данните от измерването?

A: Нашата изключителна тръбна структура против кристализация с пълен отвор плюс вграден алгоритъм против мехурчета може да елиминира повечето включване на въздух и смущения при кристализация, решаване на често срещаната трудност на индустрията с висок вискозитет измерване на кристализирана течност; огледално полирана вътрешна тръба допълнително намалява кристалната адхезия.

● Q4: Какъв е приложимият среден диапазон на pH за различни намокрени материали?

Версия SUS316L: pH 5~11 за суспензия със слаба киселина и слаба основа; Версия Hastelloy C22 / Titanium: pH 1~14, подходяща за силни киселини, силни основи и корозивни отпадъчни води с високо съдържание на хлорид.

● В5: Колко прецизни колебания ще донесат температурните промени?

A: Предварително калибрирана температурна компенсация, само ±0,0001g/cc грешка на ℃ промяна на температурата, средна температура от -50 ℃ до +150 ℃ няма да причини очевидна загуба на точност.

3. Избор на параметри и обхват

● Q6: Моята плътност на суспензията е около 2,2 g/cc, може ли този измервателен уред да работи нормално?

О: Стандартният диапазон на измерване е 0~3g/cc, напълно покрива вашето работно състояние; персонализирана гама е налична за надлимит специална тежка суспензия.

● В7: Какво е максималното налягане в тръбопровода, което може да понесе измервателният уред?

Стандартен тип: Максимално работно налягане 2MPa; Персонализиран тип за високо налягане: 100bar(1450psi). Всички продукти преминават 1.5 хидравличен тест с номинално налягане преди доставка.

4. Интернет на нещата и изходен сигнал

● Q8: Глюкомерът поддържа ли дистанционна проверка на данни?

A: Да, вграден стандартен IoT модул, качване на данни в реално време и исторически данни в облачна платформа; потребителите могат да проверяват данните тенденция онлайн и експортиране на сегментирани тестови доклади за производствен анализ.

● В9: Какъв вид управляващи сигнали може да извежда инструментът?

О: Цифровият вграден дизайн може да се свърже към PLC/DCS система за автоматично дозиране и контрол на процеса в затворен контур.

5. Поддръжка и ежедневна употреба

● Q10: Колко често трябва да почистваме измервателната тръба?

A: За обикновена минерална суспензия: почиствайте на всеки 7~15 дни; висок вискозитет, лесна за кристализация среда с огледало опцията за полиране може да удължи цикъла на почистване до 25~35 дни.

● В11: Необходимо ли е редовно калибриране?

A: Препоръчайте ръчно калибриране на лаборатория за сравнение веднъж месечно, за да гарантирате дългосрочна стабилна прецизност.

6. Сертифициране и персонализиране

● Q12: Вашите продукти имат ли сертификати CE и ISO?

A: All our Anti-block Flange Mounted Mortar Concentration Meter For Environmental Slurry Conveying System are CE сертифицирани и произведени по система за управление на качеството ISO; могат да бъдат предоставени пълни сертификационни документи митническо оформяне и наддаване на проекти.

● Q13: Мога ли да персонализирам взривозащитен тип или специален размер на тръбата?

О: Да, взривозащитена структура, различен калибър, специален материал и персонализирана степен на налягане са всички приемливо според работното състояние на сайта на клиента.

7. След продажба и гаранция

● В14: Каква е вашата гаранционна политика?

A: 1-годишна пълна гаранция на машината, безплатна подмяна на резервни части за качествени дефекти, причинени от производство в рамките гаранция; доживотни технически консултации и доставка на резервни части на цена след изтичане на гаранцията.

Предпазни мерки при работа

1. Изисквания за инсталиране

Инсталирайте инструмента върху хоризонтален прав тръбопровод; поддържайте достатъчна права дължина на тръбата преди и след meter. Избягвайте инсталиране на изходи на помпата, колена и участъци с турбулентен поток, за да предотвратите нестабилни данни за откриване. Почистете вътрешния чакъл на тръбопровода, други предмети и големи твърди блокове преди монтажа.

2. Правила за въвеждане в експлоатация

Пълно калибриране на водната нула след монтажа. Задайте съвпадение на параметрите на горната и долната граница на концентрация свойство на строителния разтвор на място за реализиране на автоматична връзка с помпата за доставка и дозиращото оборудване.

3. Нормално управление на работата

Забранете продължителната работа на празна тръба без среда, което може да повреди сондата на камертона и да причини ненормално показания. Избягвайте внезапни рязки скокове на налягането на потока в тръбопровода по време на непрекъснато производство. Проверете дисплея в реално време и PLC обратна връзка на смяна.

4. Периодична поддръжка

Почиствайте тиня, пясък и залепен хоросан върху повърхността на вилицата на всеки 15~20 дни. Извършете сравнение на проби и инструмент ежемесечно калибриране, за да се гарантира точност на измерването. Редовно проверявайте уплътнението на фланеца и целостта на свързващия кабел.

5. Специална защита на условията на труд

За високо абразивен разтвор, богат на пясък, редовно проверявайте състоянието на износване на PU облицовката. Монтирана на открито контролна кутия shall be protected against long-term rain soaking; никога не отваряйте електрическата обвивка на взривозащитен модел под запалима газова среда.

6. Дългосрочно спиране

Ако оборудването спре да работи след 20 дни, почистете напълно остатъчния хоросан вътре в измервателната кухина, изсушете настройката вилица и запечатайте двата края на тръбопровода за съхранение.

Защо да изберете нас

1. Професионален целеви дизайн за екологичен разтвор и утайки

Разработен изключително за строителни разтвори, съдържащи пясък и битови екологични утайки, уникален голям отворен антиблокиращата кухина ефективно решава запушването на сондата, причинено от утайка и песъчинки, често срещан дефект при обикновена настройка вилични измерватели на концентрация.

2. Гъвкави опции за материали за различни условия на износване

Стандартно удебелен SUS304 за обща суспензия; опционална PU устойчива на износване подплата за абразивна среда с високо съдържание на пясък, удължаване на експлоатационния живот очевидно при тежки условия на транспортиране.

3. Пълна сертификация за глобален експорт на проекти

Всички продукти преминават CE и ISO сертификация, пълни сертификационни документи са налични за задгранични търгове, митници освобождаване и проверка от трета страна.

4. Строго тестване на фабрична симулация преди доставка

Всяка единица се подлага на 36-часов непрекъснат тест със самостоятелно приготвен пясъчен разтвор, за да се провери ефективността срещу блокиране и прецизност на измерване, което значително намалява честотата на грешки при отстраняване на грешки на място.

5. Удобна инсталация и добра съвместимост

Приема общ стандартен размер на фланеца за екологични тръбопроводи, съответстващ на повечето съществуващи транспортни тръби с номер сложна трансформация на тръбопровода и по-ниски разходи за обновяване.

6. Персонализирано обслужване за различни условия на работа

Поддържа персонализиране на обхват на измерване, калибър на фланеца, изходен сигнал и взривозащитена конфигурация според към действителните параметри на течния тор на обекта.

Опаковка и доставка

1. Този антиблокиращ монтиран на фланец измервател на концентрацията на хоросан за система за транспортиране на суспензия в околната среда се доставя от гола опаковка като стандартна конфигурация без външна дървена кутия. Цялото измервателно тяло е фиксирано с анти-ръжда масло върху фланец и метална повърхност, за да се избегне ръжда по време на морски или сухопътен транспорт на дълги разстояния.

2. Прецизната сензорна сонда за камертон е индивидуално опакована с дебела удароустойчива пяна и водоустойчив PE филм, за да предотвратяване на щети от сблъсък, надраскване и ерозия на влага при транспортиране.

3. Горният цифров предавател е опакован отделно с възглавница от пяна и запечатан найлонов плик, фиксиран към оборудването повърхност със закрепваща лента, за да се избегне падане и отказ от вибрации по време на товарене и разтоварване.

4. Всички прикрепени аксесоари, включително уплътнителни уплътнения, инсталационни болтове и фитинги за окабеляване, се събират в независими малки водоустойчиви пластмасови торбички и завързани върху основното оборудване.

5. Ръководствата за експлоатация, CE и ISO сертификационни копия, докладите от фабричните инспекции са запечатани в специални водоустойчива торбичка за документи и фиксирана заедно с инструмента за митническо освобождаване от клиенти и употреба на място.

6. По време на товарене множество инструменти са разделени от гумени ленти против сблъсък и здраво закрепени със стомана колан вътре в контейнера или отделението на камиона за предотвратяване на изместване, блъскане и абразия при неравен транспорт.

7. За океански превози на дълги разстояния до оборудването се поставя допълнителен влагоустойчив десикант, за да се справи с високи влажност вътре в транспортния контейнер и предотвратяване на корозия на метала.

Сравнение на ефекта преди и след инсталацията

1. Контрол на запушването на тръбопровода

● Преди: Утайки от пясък и хоросан често блокират транспортните тръбопроводи, което изисква 2–3 пъти почистване при спиране на седмица, губейки много време за производство и разходи за труд.

● След: Мониторингът на концентрацията в реално време автоматично регулира скоростта на помпата, за да се избегне подаване на прекалено гъст разтвор, степента на запушване на тръбопровода намалява с повече от 75%, честотата на почистване при редовно спиране е значително намалена.

2. Стабилност на качеството на хоросана

● Преди: Нестабилната концентрация на суспензията води до непостоянна пропорция на готовия разтвор, прекомерно количество вода или пясък причинява неквалифицирани продукти и отпадъци от суровини.

● След: Автоматичното добавяне на вода, контролирано от данните за концентрацията, поддържа концентрацията на разтвора стабилна вътре необходимия диапазон, степента на квалификация на продукта се подобрява очевидно и консумацията на суровини се спестява.

3. Разходи за потребление на химикали и вода

● Преди: Ръчното сляпо дозиране на вода и добавки води до прехранване, което води до висока ненужна консумация на вода и помощни средства.

● След: Автоматичното дозиране в затворен контур, базирано на реална концентрация, намалява разходите за вода и добавки с 15%~25%.

4. Влагане на труд на място

● Преди: Работниците се нуждаят от редовно ръчно вземане на проби и лабораторни тестове всяка смяна, за да преценят плътността на суспензията, заемаща допълнителна работна ръка.

● След: Непрекъснатото онлайн откриване отменя ежедневното ръчно вземане на проби и намалява свързаните разходи за труд.

5. Последващи разходи за обезвреждане на утайки

● Преди: Неравномерната концентрация води до неравномерен ефект на обезводняване на утайката, утайката с висока влажност се увеличава разходи за транспорт и депониране.

● След: Стабилното захранване оптимизира последващото обезводняване, влажността на утайката се контролира стабилно, утайката общият обем намалява и общите разходи за обезвреждане намаляват.

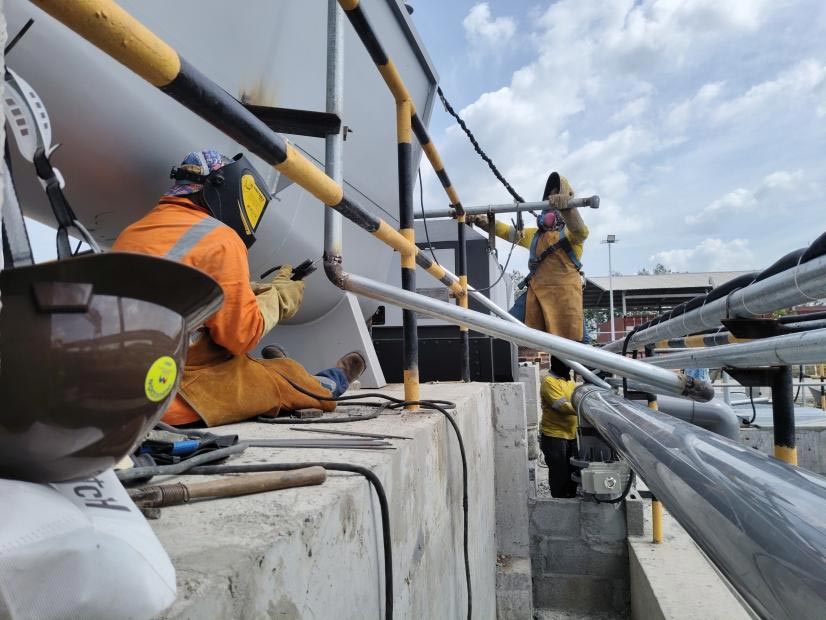

Референтен случай на проект | Xiamen CCCC Трета пристанищна инженерна база Liudianwu

1. Преглед на проекта

Този екологичен проект за транспортиране на суспензия и подпомагане на разделянето на твърди и течни вещества е изграден за CCCC Third Harbor Инженеринг (Xiamen) Liudianwu Construction Base, в сътрудничество с Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Нашите измервателни уреди за концентрация на хоросан, монтирани срещу блокиране на фланец, са инсталирани на хоросана на място и тръбопроводна система за доставка на утайки от драгиране. Инструментите реализират онлайн мониторинг в реално време на строителната тор плътност за поддържане на автоматичен контрол на захранването на тръбопровода за изхвърляне на утайки от инженерни основи.

2. Предистория на приложението

Базата произвежда масивен строителен хоросан, съдържащ пясък, и драгирана утайка по време на строителството на пристанището. в ранна работа, нестабилното ръчно подаване често предизвиква често запушване на тръбопровода, прекомерна консумация на вода и непостоянно качество на готовия хоросан, което води до високи разходи за труд и поддръжка. След инсталирането на нашия inline измерватели на концентрация, цялата транспортна система реализира автоматично регулиране в затворен контур.

3. Съответстващо решение и конфигурация на оборудване на място

1. Инсталирайте нашия противоблокиращ фланец, монтиран измервател за концентрация на хоросан за система за транспортиране на суспензия в околната среда на главния тръбопроводи за транспортиране на суспензия за непрекъснато откриване на твърдо съдържание на пясъчен хоросан.

2. Сигналът за концентрация свързва захранваща помпа с променлива честота и оборудване за автоматично дозиране на вода; системата автоматично настройва захранващия поток и допълнителния воден обем според данните за плътността в реално време.

3. Сътрудничете с бъркалката на резервоара за смесване на място и последващото оборудване за обезводняване на утайката, за да образувате пълен комплект интелигентна система за обработка на тор.

4. Действителни ползи от изпълнението на проекта

● Намалете запушването на тръбопровода: Автоматичният контрол на концентрацията намалява честотата на запушване на тръбопровода с над 70%, отменете често почистване при спиране на цялата тръба.

● Спестете разходи за суровини: Стабилното съотношение на разтвора намалява отпадъците от вода и добавки с 18%~23%.

● Намалете ръчния труд: Елиминирайте ежедневното повтарящо се ръчно вземане на проби и работата по лабораторно тестване на плътността, спестявайки на място тестване на вложената работна сила.

● Стабилно качество на крайния продукт: Концентрацията на хоросана се поддържа стабилно в границите на проектния толеранс, като се подобрява добив на строителни суровини и ефективност на напредъка на проекта.
