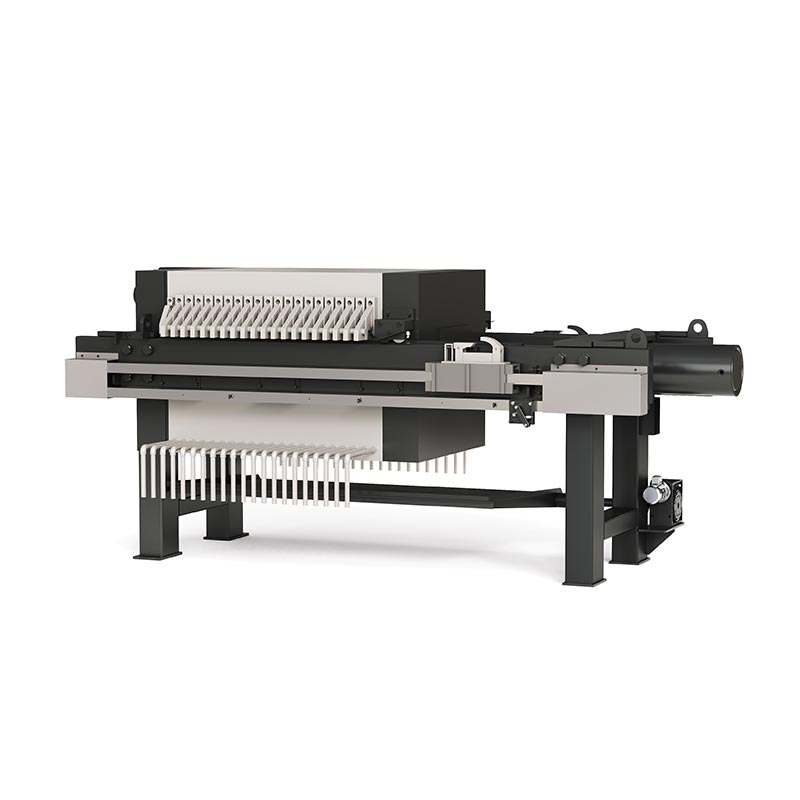

Филтърна преса за градска канализационна камера

SINOU, надежден производител и доставчик от Китай, предоставя професионална общинска филтърна преса за канализационна камера за глобални клиенти. Това оборудване е специално разработено за битови утайки с високо органично съдържание, фини частици и висок вискозитет.

Той използва високоякостни камерни филтърни плочи и стабилна хидравлична система, за да реализира задълбочено разделяне на твърдо-течно вещество, което значително намалява обема на утайката и намалява разходите за изхвърляне. Цялата машина поддържа напълно автоматична работа, включително затваряне на плочи, подаване, филтриране, издърпване на плочи и изхвърляне на кейк, с просто поддръжка и стабилна работа.

Ние предлагаме персонализирана зона за филтриране, размер на плочата и режим на управление, които да отговарят различни общински капацитет за пречистване на отпадъчни води и условия на площадката.

Подробности за продукта

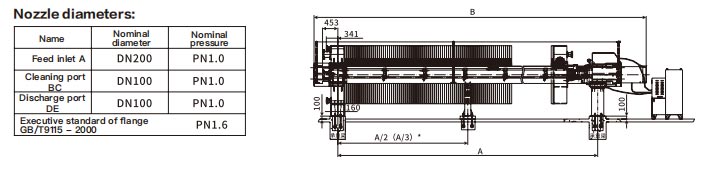

1. Спецификация на дюзата и тръбопровода

● Захранващ вход A: DN200, номинално налягане PN1.0

● Порт за почистване BC: DN100, номинално налягане PN1.0

● Изпускателен порт DE: DN100, номинално налягане PN1,0

● Стандартен фланец: GB/T9115-2000, PN1.6

● Входът за захранване с голям калибър осигурява плавно подаване на битова утайка с високо съдържание на твърди вещества, като ефективно се избягва запушване по време на продължителна непрекъсната работа. Стандартизираните портове за почистване и изпускане правят тръбопровод поддръжка и изхвърляне на остатъци по-удобно.

2. Подробности за структурните размери

● Преден монтажен размер: 453mm / 341mm

● Височина на центъра на захранващия отвор: 160 мм

● Височина на долната опора: 100 мм

● Разстояние на крака: A; Обща дължина: B

● Междинна опорна позиция: A/2 (A/3) за модели с големи размери

● Разумното разположение на височината съответства на пространството за инсталиране на конвенционална канализационна инсталация. Многоточкови междинни опори повишават стабилността на рамката, предотвратявайки деформация при дългосрочни условия на работа с тежко натоварване.

3. Основни технически параметри (от чертеж и общински работни условия)

● Налягане на филтриране: ≤0.6MPa

● Работна температура: -10~90℃

● Максимално хидравлично защитно налягане: 29MPa

● Максимално хидравлично налягане на уплътняване: 25MPa

● Максимален ефективен ход на масления цилиндър: 750 мм

● Номинален диаметър на масления цилиндър за уплътняване: 320 мм

● Мощност на двигателя на хидравличната станция: 4.0+2.2KW

● Стабилна хидравлична система при високо налягане осигурява трайна сила на изстискване, подходяща за 24-часово непрекъснато обезводняване от битови утайки с високо органично съдържание и фини частици.

4. Материални и структурни детайли на дизайна

● Филтърна плоча: Филтърна плоча с подсилена полипропиленова камера, устойчивост на високо налягане, против стареене, не е лесна за деформират се при продължителна корозия на битовата утайка.

● Рамка: тежкотоварна рамка от въглеродна стомана с антикорозионно покритие, силна товароносимост, стабилна като цяло структура.

● Филтърна кърпа: Специална филтърна кърпа против запушване за битови утайки, висока водопропускливост, не е лесно да се блокира от фини органични частици.

● Хидравлична система: Запечатани хидравлични компоненти, стабилно изходно налягане, нисък процент на повреда.

5. Подробности за работния процес

● Хидравличната система притиска филтърните плочи плътно, за да образува запечатани филтърни камери.

● Битовите утайки се изпомпват в камери през DN200 вход за голям калибър.

● При стабилно филтриращо налягане се осъществява разделяне на твърдо-течно вещество; филтратът изтича през изпускателните отвори.

● След филтриране филтърните плочи се отварят автоматично, сухата филтърна утайка пада.

● Редовното почистване чрез почистващи портове поддържа оборудването гладко за дългосрочна работа.

6. Акценти в общинския дизайн

● Входът за захранване с голям калибър се адаптира към битова утайка с висок вискозитет

● Многофункционален дизайн на рамката за продължителна непрекъсната работа

● Структура с ниска поддръжка, намаляваща разходите за експлоатация на пречиствателната станция

Стандартизирани портове за лесно свързване с тръбопроводна система за пречистване на отпадни води

Спецификация на параметъра

Забележка:Елементите с "*" означават наличие на двойка междинни опори.

※ Тези параметри са само за справка при избора на модел; за точните данни, моля, вижте чертежите предоставени.

Принцип на работа

Филтърната преса за общинска канализационна камера възприема принципа на филтриране с хидравлична компресия + подаване под налягане, за да реализира ефективно разделяне на твърдо-течно вещество на утайки от градски отпадъчни води, завършено в четири непрекъснати стъпки.

1. Компресиране на филтърна плоча и образуване на камера

Хидравличната система задвижва масления цилиндър, за да избута задната плоча напред, плътно притискайки целия филтър на камерата плочи между плочата на главата и плочата на опашката. Между съседните филтри се образуват запечатани кухи филтърни камери плочи, осигуряващи затворено пространство за филтриране на утайката.

2. Захранване с утайка и първоначално филтриране

Комуналната утайка се изпомпва във всяка филтърна камера през захранващия отвор с голям калибър DN200. При стабилно хранене налягане, водата в утайката прониква през филтърната тъкан и изтича от изхода за течност, докато твърдите частици са прихванат от филтърна тъкан и постепенно се натрупват вътре в камерите, за да образуват филтърна утайка.

3. Дълбока филтрация и формиране на торта

При непрекъснато хранене филтърната утайка се сгъстява постепенно. Хидравличната система с високо налягане се поддържа стабилна сила на натиск, за да се осигури плътно уплътняване на филтърните плочи. Фини органични частици и суспендирани твърди вещества в общинските утайките са напълно уловени, като се постига цялостно обезводняване под постоянно налягане.

4. Автоматично издърпване на плочи и изпразване на филтърната утайка

След приключване на филтрирането хидравличната система прибира масления цилиндър. Устройството за издърпване на плочата издърпва филтъра плочите се отварят една по една. Под действието на гравитацията, обезводнената суха филтърна утайка пада автоматично, завършвайки една работа цикъл. Почистващите отвори се използват за редовно промиване на остатъци, за да се предотврати запушването на тръбопровода.

Тази механична структура за филтриране под налягане е силно насочена към битови утайки с високо съдържание на органични частици и фини частици, характеризиращ се със стабилен обезводняващ ефект, филтърна утайка с ниска влажност и бистър филтрат, идеално отговарящ на градската канализация изисквания за лечение.

Предпазни мерки при използване на общинска филтърна преса за канализационна камера

1. Предпазни мерки преди операцията

● Преди да стартирате общинската филтърна преса за канализационна камера, проверете дали всички филтърни плочи са добре подредени и филтърната тъкан е плоска, непокътната и без гънки или повреди, за да се избегне изтичане на утайка.

● Проверете нивото на хидравличното масло, качеството на маслото и херметичността на тръбопровода на филтърната преса; допълнете масло или го сменете, ако влошени.

● Уверете се, че налягането на захранващата помпа е стабилно; не стартирайте оборудването с празен товар за дълго време.

● Проверете електрическата система за управление, сензорите и функцията за аварийно спиране, за да осигурите нормална работа.

● Уверете се, че всички отвори за почистване и изпускателни отвори са свободни, преди да подадете битова утайка.

2. Предпазни мерки по време на работа

● Контролирайте захранващото налягане стриктно в рамките на номиналния диапазон (≤0,6MPa), за да предотвратите повреда от прекомерно налягане филтърни плочи и филтърна тъкан на филтърната преса.

● Не подавайте прекалено големи примеси, твърди отломки или големи частици, за да избегнете блокиране на захранващия отвор DN200 или надраскване на филтърни плочи на оборудването.

● Мониторинг на концентрацията на утайки; добавете разумно флокулант за битови утайки с високо съдържание на органични вещества, за да подобрите филтрацията ефективност.

● Поддържайте непрекъсната и стабилна работа; избягвайте често стартиране и спиране, което влияе върху стабилността на обезводняването.

● Наблюдавайте промените в налягането и състоянието на филтрата в реално време; незабавно спрете работата при изтичане или ненормално възниква натиск.

● Не докосвайте движещи се части като количка с дърпаща плоча, верига и зъбни колела по време на автоматично движение.

3. Предпазни мерки след операция и ежедневна поддръжка

● Почистете внимателно филтърната кърпа, филтърните камери и всички отвори на филтърната преса след всяка партида, за да отстраните остатъчна битова утайка и органична мръсотия, предотвратявайки запушване и миризма.

● Поддържайте хидравличната система чиста, предотвратявайте навлизането на канализация в хидравличното масло, за да избегнете корозия на компонентите.

● Проверявайте редовно рамката, болтовете и опорите; затегнете разхлабените части, за да поддържате структурната стабилност на оборудването.

● Сменете навреме износената филтърна тъкан и стареещите уплътнения, за да осигурите дългосрочна стабилна работа на общинската канализация Камерна филтърна преса.

● Пазете оборудването сухо и проветрено; не позволявайте корозивни отпадъчни води да накисват рамката за дълго време.

4. Предпазни мерки за безопасност и дългосрочна употреба

● Спазвайте стриктно спецификациите за електрическа безопасност; прекъснете захранването по време на поддръжката на филтърната преса.

● Не регулирайте произволно хидравличното налягане и програмните параметри без професионално ръководство.

● Работете в рамките на работния температурен диапазон от -10℃ ~ 90℃; избягвайте работа при прегряване.

● За дългосрочно спиране, почистете добре всички части, източете остатъчната вода и направете обработка против ръжда.

Защо да изберете SINOU?

1. Професионален персонализиран дизайн, ориентиран към общините

Нашата общинска камерна филтърна преса за отпадни води е специално оптимизирана за високоорганични, фини частици и вискозен градски утайки от отпадъчни води. Входът за подаване с голям калибър DN200 и разширените канали за поток ефективно предотвратяват запушването, перфектно отговарящи на работните характеристики на общинските пречиствателни станции.

2. Стабилна производителност при високо налягане и надежден обезводняващ ефект

Оборудван с хидравлична система с високо налягане (максимално налягане на уплътняване 25MPa), нашият продукт се поддържа стабилен сила на притискане за 24-часова непрекъсната работа. Осигурява филтърна утайка с ниска влажност и бистър филтрат, което помага пречиствателните станции постоянно отговарят на строгите екологични стандарти за заустване.

3. Устойчив материал и дълъг експлоатационен живот

Ние използваме удебелени подсилени полипропиленови филтърни плочи и здрава антикорозионна стоманена рамка за продукта. Цялата машина е устойчива на корозия на утайки и структурна деформация, което значително намалява подмяната и поддръжката разходи в дългосрочни общински проекти.

4. Напълно автоматична и спестяваща труд операция

Нашата филтърна преса поддържа интелигентно PLC автоматично управление, включително затваряне на плоча, подаване, филтриране, плоча издърпване и разтоварване на кейка. Намалява ръчната намеса, намалява разходите за труд и подобрява цялостната канализация ефективност на лечението.

5. Строга проверка на качеството и стандартизирано производство

Всеки продукт преминава тест за налягане при пълно натоварване, тест за уплътнение и тест за електрическа безопасност преди доставка. Всички продуктите отговарят на международните индустриални стандарти, с пълни доклади от тестове и сертификати.

6. Пълна следпродажбена поддръжка и опит в проекта

Имаме богат практически опит в общински канализационни проекти по целия свят. Предоставяме насоки за инсталиране на място, обучение за работа, доставка на резервни части и дългосрочно техническо следпродажбено обслужване за филтърната преса.

7. Рентабилно и зряло решение

В сравнение с мембранните филтър преси, нашата филтър преса има по-ниски разходи за покупка и експлоатация, стабилна производителност и по-лесна поддръжка. Това е най-рентабилното решение за разделяне на твърдо-течно вещество за битови отпадни води лечение.

Примерна политика

Ние НЕ предоставяме мостри или пробни машини. Нашата общинска филтърна преса за канализационна камера принадлежи към широкомащабно промишлено оборудване с голям обем, тежко тегло, висока производствена цена и персонализирана конфигурация. Не може да се произвежда или транспортира като малка проба.

За да потвърдите качеството, можете да проверите нашите:

● CE сертификат

● Протокол от изпитване UL 508

● Фабрично производство видео

● Оперативно видео на място

● Завършени казуси по проекти за общинска канализация

● Проверка от трета страна преди изпращане

Поддържаме фабрична инспекция на място, онлайн инспекция за предаване на живо и инспекция от трета страна, за да гарантираме продукта качеството отговаря на изискванията на вашия проект.

Често срещани проблеми и решения

1. Изтичане на утайка между филтърните плочи

● Причина: Филтърната тъкан е сгъната или повредена; филтърните плочи не са напълно затворени; захранващото налягане е твърде високо.
● Решение: Поставете обратно филтърната кърпа хоризонтално; сменете повредената кърпа; проверете хидравличното налягане; намаляване на налягането при хранене на филтър преса.

2. Филтърната тъкан или захранващият порт се запушват лесно

● Причина: Битовите утайки имат фини органични частици, висок вискозитет или недостатъчен флокулант.
● Решение: Добавете правилно флокулант; почиствайте редовно филтърната кърпа; използвайте специална филтърна кърпа против запушване за филтъра натиснете.

3. Влажността на филтърната утайка е твърде висока

● Причина: Недостатъчно налягане при пресоване; кратко време за филтриране; филтърната тъкан е запушена или износена.
● Решение: Увеличете работното налягане; удължете времето за филтриране; почистете или сменете филтърната тъкан на общинската канализация Камерна филтърна преса.

4. Филтратът е мътен и не бистър

● Причина: Филтърната тъкан е счупена; повреда на запечатването; филтърната плоча е повредена.
● Решение: Сменете повредения филтърен плат; проверете уплътнителните части; поправете или сменете филтърните плочи на филтърната преса.

5. Хидравличната система няма налягане или бавно действие

● Причина: Ниско ниво на хидравлично масло; изтичане на масло; износени или повредени хидравлични части.
● Решение: Допълнете хидравлично масло; проверка и ремонт на теч; сменете дефектните части на филтърната преса.

6. Ненормална автоматична работа или блокиран цикъл

● Причина: Разминаване на сензора; грешка в програмния параметър; нестабилно захранване.
● Решение: Регулирайте позицията на сензора; нулиране на контролна програма; осигурете стабилно напрежение за филтърната преса.

7. Филтърната торта трудно се изпуска автоматично

● Причина: Кашата е твърде лепкава; нисък обезводняващ ефект; стареене на филтърната тъкан.
● Решение: Оптимизиране на флокулационния ефект; удължете времето за пресоване; сменете филтърната кърпа против залепване на филтърната преса.

8. Шумът или вибрациите на оборудването са твърде големи

● Причина: Неравна основа; разхлабени болтове; движещите се части са слабо смазани.
● Решение: Изравнете основата на инсталацията; затегнете фиксиращите болтове; смажете движещите се части на филтърната преса.

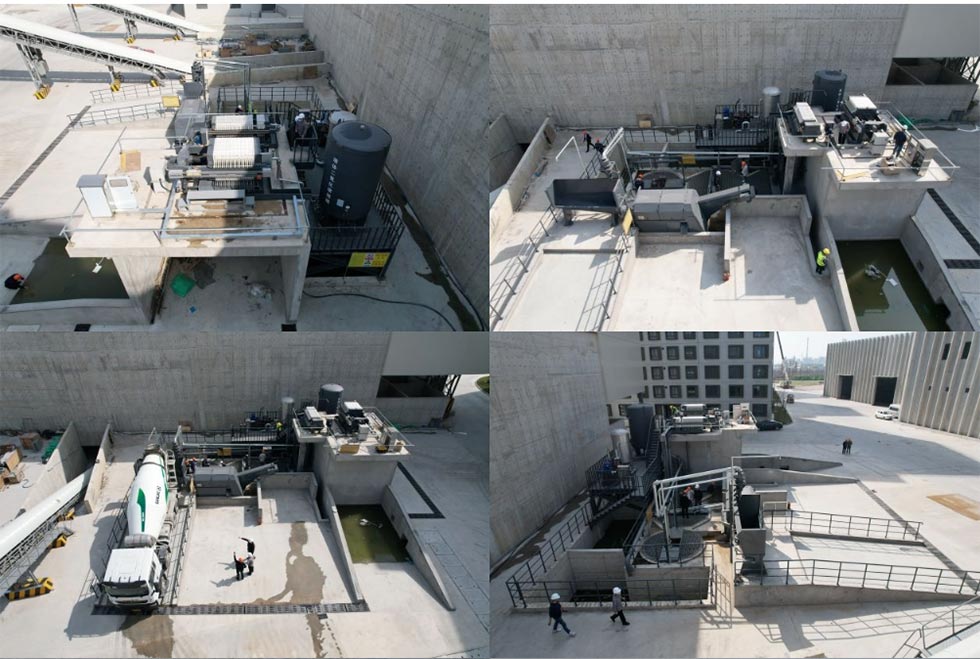

Казус на проекта: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. История на проекта

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. е ключово предприятие, занимаващо се със сглобяеми конструкции бетонови компоненти, търговски бетон и производство на нови строителни материали. По време на мащабно производство, a генерира се голямо количество строителна суспензия, отпадъчни води от бетон и остатъци от смесване, характеризиращи се с висок вискозитет, фини частици и високи изисквания за опазване на околната среда. Клиентът се нуждаеше от конюшня, ефикасно и напълно автоматично решение за разделяне на твърдо-течно вещество, за да се отговори на защитата на околната среда на място и производствени нужди.

2. Решение за оборудване

Предоставихме персонализираната общинска канализационна камерна филтърна преса за клиента, която е специално оптимизирана за строителна и бетонова смес.

● Стабилна камера за филтриране, подходяща за дългосрочна непрекъсната работа

● Захранващ порт с голям калибър и дизайн против запушване, за да се избегне блокиране, причинено от фини частици

● Напълно автоматично управление за намаляване на ръчната работа

● Стабилен ефект на обезводняване, ниска влажност на филтърната утайка, удобен за транспортиране и изхвърляне

3. Резултати от проекта

1. Реализирано ефективно разделяне на твърдо-течно вещество; филтрат бистър и за многократна употреба, отговарящ на стандартите за изпускане на околната среда

2. Влагата на филтърната утайка е намалена ефективно, обемът е намален значително, намалявайки разходите за изхвърляне

3. 24-часова стабилна работа, отговаряща на високоинтензивния производствен ритъм на базата от строителни материали

4. Лесна работа и нисък процент на повреда, признати от производството на клиента и опазването на околната среда отдели

4. Стойност на проекта

Този проект показва, че нашата филтърна преса има отлична адаптивност и стабилност сценарии за производство на строителство, сглобяеми компоненти и търговски бетон. Помага на голям строителен материал предприятията постигат зелено производство, намаляват натиска върху околната среда и подобряват икономическите ползи.
